中国航信中央企业（嘉兴）共用信息（灾备）服务中心项目位于浙江省嘉兴科技城园区，本次机房提升改造项目工程招标范围包含1#数据中心三层模块2、模块4区域的机房工程配电系统、安防系统、机柜及封闭通道系统、动力环境监控系统等内容施工及伴随服务，按招标文件的要求完成该项目的深化设计、设备供货、安装、调试开通，验收及相应的技术培训和售后服务等工作。共包含以下子系统：

1. 配电系统
2. 弱电线槽子系统
3. 视频监控子系统
4. 出入口控制子系统
5. 机柜及封闭通道子系统
6. 动力环境监控系统
7. 消防子系统
8. 成品保护

配电系统

本次精密配电柜设计主要包含1号数据中心三层2#、4#模块及一层综合布线间机房末端精密配电列头柜的设计。



弱电线槽子系统

综合管线系统是现代建筑物内的综合系统工程。它与大楼内所有建筑物的系统设施有密切关系。这些弱电系统有监控系统、安全防范系统、有线电视系统、门禁系统、可视对讲系统、综合布线系统等。

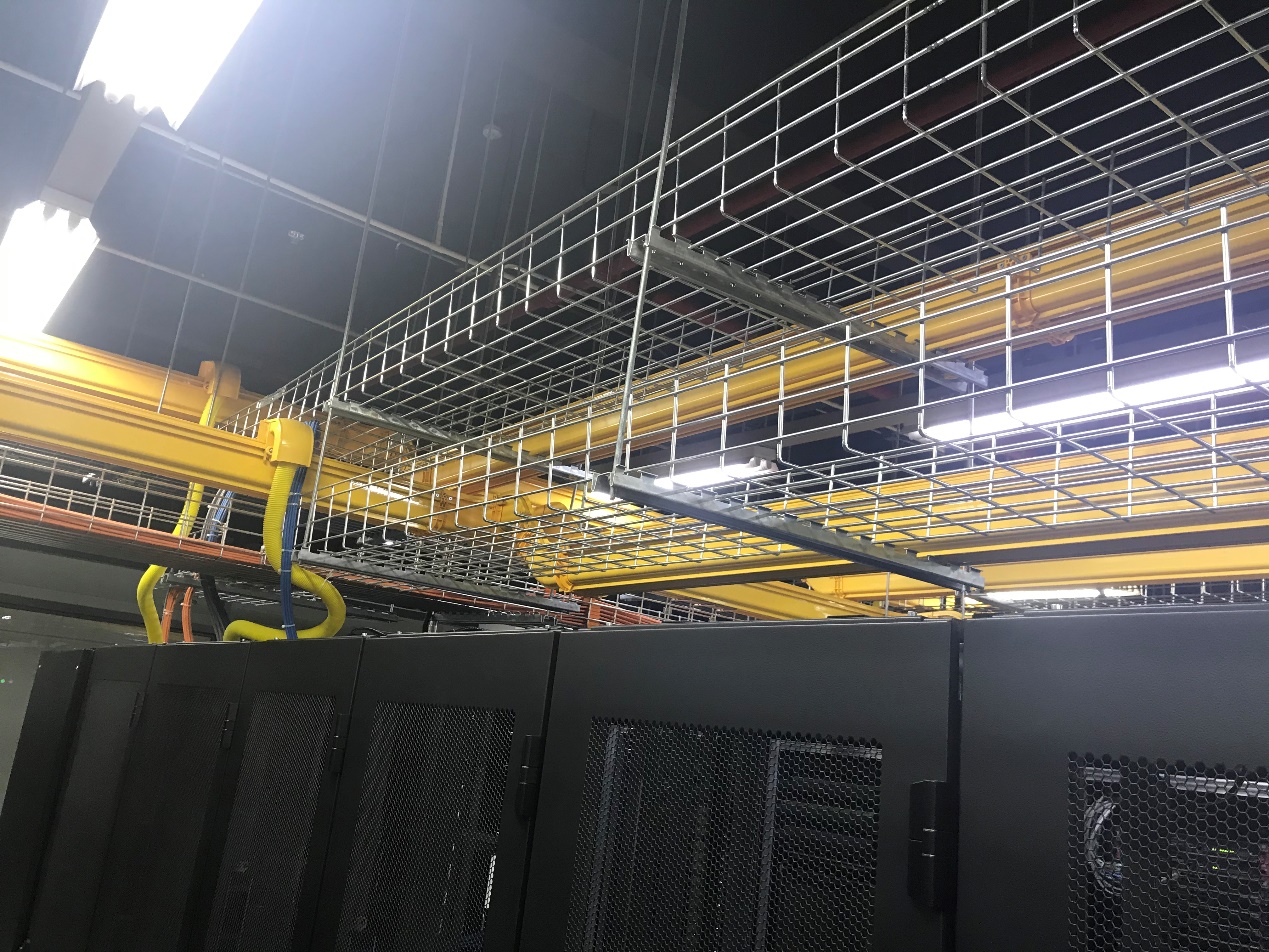

开放式网格桥架设计
本方案设计IT网桥架采用上走线方式

光纤走线槽设计
在数据机房内使用光纤走线槽构成一个封闭的环，机房内任何一个机架的上方均能灵活地上下跳纤以进入设备和机柜

视频监控子系统
本次视频监控系统方案设计包括括1#数据中心三层2、4个模块区域监控，设备安装完成后需接入原有视频监控系统进行调试，在设备选型中需充分考虑与原有系统的兼容性及整体性能。

出入口控制子系统
本系统由IC卡及密码等复合技术、读卡器、电磁门锁及主机等组成。
出入口控制系统包含出入口控制管理、访客管理、地图管理、安防集成管理功能等模块，并作为安防系统管理集成平台，能够直接集成出入口控制、访客管理、视频监控管理系统，在统一平台中实现上述全部系统的管理和监控。

机柜及封闭通道子系统

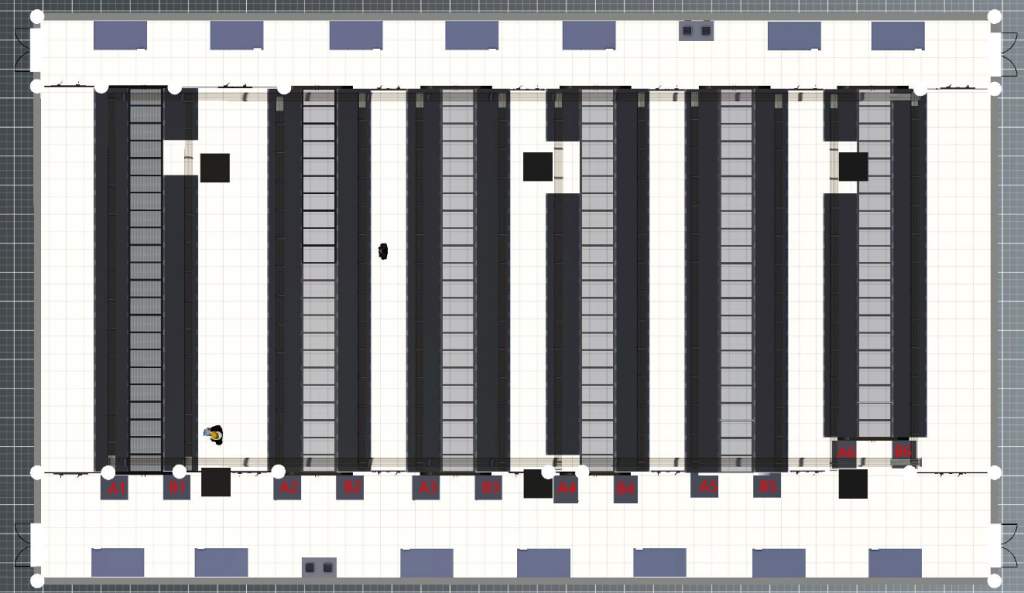

本次设计方案主要对1#数据中心三层2#、4#模块内机柜进行设计，模块内机柜均采用H2000mm X W600mm X D1200mm规格服务器机柜。


动力环境监控系统

本系统对中航信嘉兴数据中心数据中心机房的动力、环境进行***监控，实现“集中监控、***定位故障、高效管理”的机房管理模式；并通过设置联动，使各子系统协同工作；同时还须对整个系统的扩展性进行充分考虑，并在设计时预留相应接口，以方便将来的升级需求和扩容。

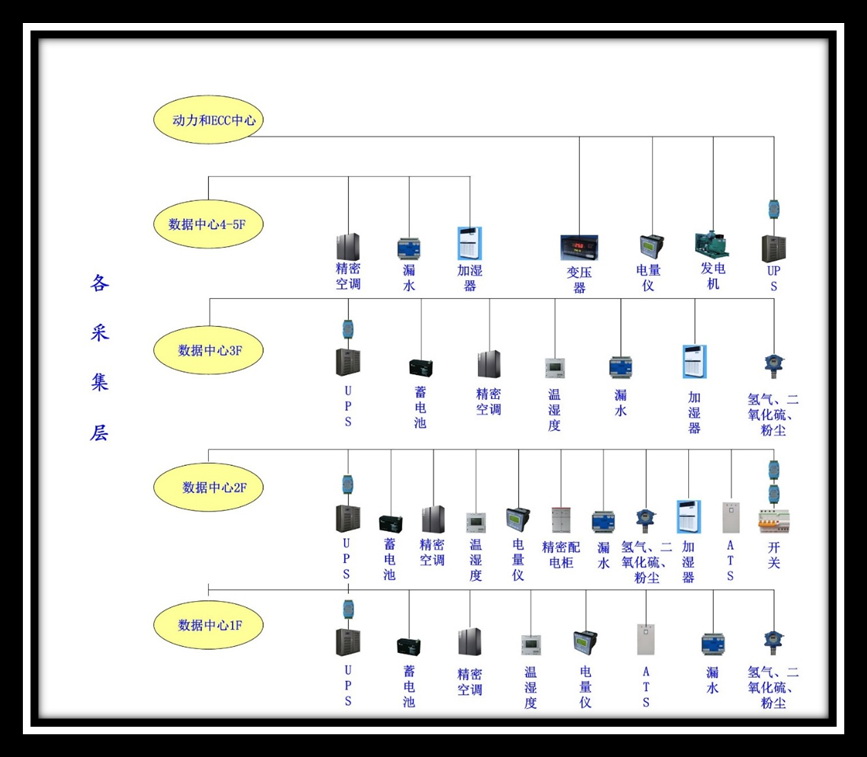

采集层

采集层包括各机房内需监控设备及监控服务器，在机房内通过传感器、采集器等前端设备对机房内设备及环境进行数据采集，转换为RS485信号后接入布置在现场的现场管理服务器，完成基础设备信息数据采集存储工作，本地处理数据后以TCP/IP方式传输至管理中心。

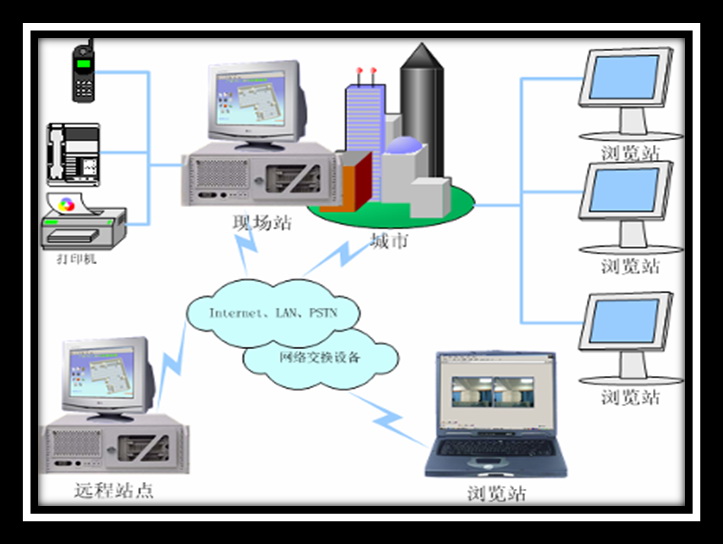

管理层

管理层由管理服务器及远程管理终端组成，完成各机房数据的集中监控、管理、报警，并能生成相关报表，给管理人员提供优化管理资料，机房管理人员通过集中管理服务器及操作终端（C/S、B/S均可）的人机交互界面进行实时监管，查看及管理任一机房的监控数据。




消防子系统
因冷通道采用通道封闭,成为独立消防分区,需在封闭冷通道内安装气体消防喷头。消防喷头安装在机柜封闭通道预留安装位置上。因数据机房内已有气体消防主管道，需将消防气体喷头连接到现有主管道上。将消防子系统接入到原有消防系统中，进行统一管理。

成品保护
本次项目是在基础设施已完成的室内空间内作业，必须做好成品保护措施和卫生清洁工作。不得破坏现有成品，保持在施工期间无尘环境。需提供专项成品保护实施方案，包含但不限于：施工前现有成品保护，成品拆除保护、安装时设备保护、成品安装恢复等，如：静电地板保护，静电地板拆除，静电地板恢复，防雷接地系统拆除，防雷接地系统恢复，各部位破坏后的修复等等。
